Filterteknikken set over tid, med div. ombygninger
Billede taget d. 28 aug. 2004

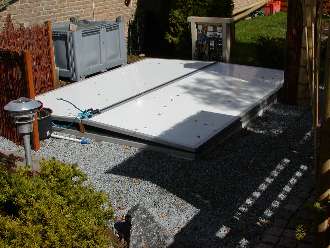

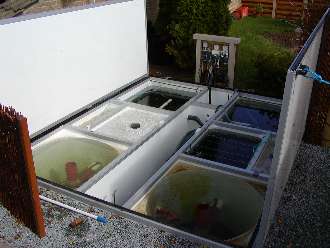

Vores filteranlæg
(herunder) er placeret tæt på koidammen (2m.væk) og bag en læmur,
så det ikke er synligt fra selve haven.
Da vi ønsker 2 separate parallelle biofiltersystemer til
vandrensningen, i koidammen har vi efter grundige
overvejelser (også økonomiske) lade valget falde på et filteranlæg /
montage af denne "prototype":
Det færdige
filteranlæg er bygget ud i ét - men med 2 selvstændige parallelle
filtersystemer der hver især, rummer ca. 2.800 liter - i
alt 5.500 l.

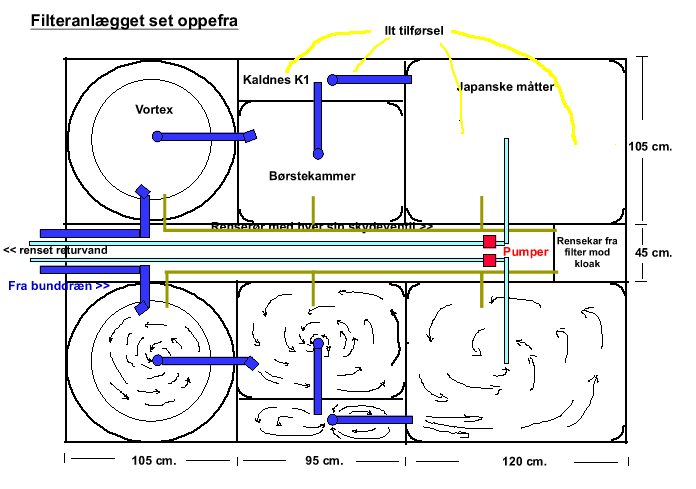

Filteranlægget er
fremstillet med 2 sæt filterkamre på hver 320 x 100 x 105 cm (l x b x h), og med en
midtergang på ca. 45 cm. til rørføring, skydeventiler, UV lys,
pumper, o.l.
Filteranlægget er
fremstillet på en Nordjysk glasfiberfabrik (Geltec på linksiden)
af ca. 40 mm. komposit, dvs. en stabil isolerende 3 lags
glasfiber-sandwich konstruktion.
Filterkamrene er
bygget/separeret således, at hvert af de i alt 8 kamre,
kan renses/rengøres hver for sig,
helt uafhængigt af de andre.
Det giver os den store fordel at biofiltermassen forbliver helt intakt i
det ene system,
når vi får behov for at rense det andet.
Så, hvis vi foretager rensningen med forskudte intervaller, bør der
aldrig mangle biomasse.
Samtidigt undgår vi unødvendig spild af damvand, fordi vi efter behov
kan rense hvert kar for sig.
Se hele billedserien med
opbygningen af vores nye filteranlæg,
13.-14. marts
2004.
28.
marts 2004.
13.
april 2004.
Hele
vores koidamsanlæg er oprindeligt lavet som angivet herunder:
(billeder er plac. under teksten)

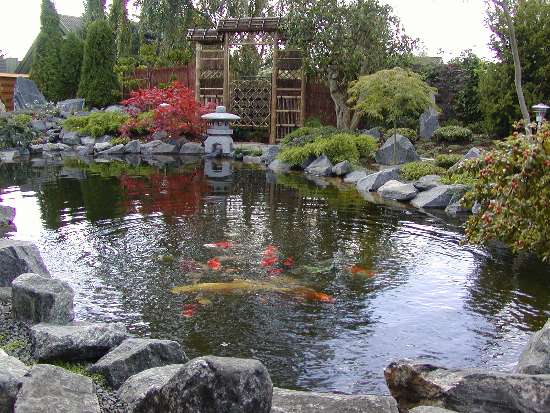

Dammen er udgravet i en oval form og:
Rummer 44.000 liter
Længde X bredde er 8,5m x 4,0m
Har en dybde på 160 - 200 cm.
Der er et tragtformet fald fra dammens sider ind mod midten på mellem 40 og 60 cm..
Der er monteret 2 stk. 110mm. bunddræn, et i hver endes midte.
Der er et vandfald placeret i den fjerne ende.
Er omgivet af mørkegrå Svenske granitkampesten (sprængstykker).
Det mekaniske og biologiske filteranlæg rummer ca. 5.500 liter og er delvis hjemmekonstrueret og:
Det er gravet ned til ca. 5 cm. over vandspejlshøjde,

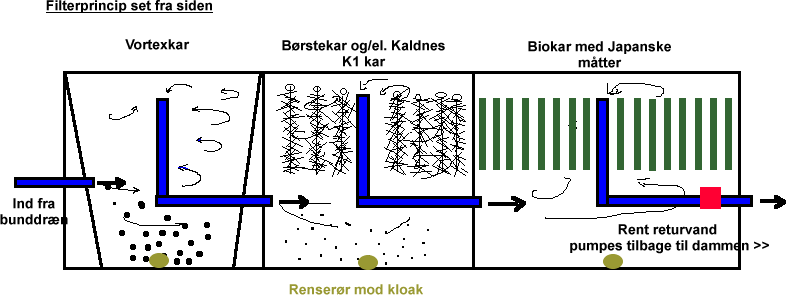

indrettet med 2 separate filtersystemer med hver sit....
Vortex-kar på ca. 800 l.
Børste-kar på ca. 800 l.
Bio-kar på ca. 200 l. indeholdende ca. 100 liter Kaldness K1 media fra EA (der bliver beluftes/iltest kraftigt fra bunden af karret)
Bio-kar på ca. 1.200 l. monteret med japanske bio måtter.
Hvert filtersystem bliver født fra hver sit 110mm. bunddræn.
I selve koidammen er detene
bunddræn af Spin
Drifter Air Diffusers typen, (turbo-dræn) dvs.
det er monteret med en porøs gummi-membran til beluftning - dette giver
en kraftig....skal vi kalde det...:
"Op fra bunddrænet i midten til overfladen - ud til kanten - og
ned langs bassinsiden tilbage
mod bunden gående" - cirkulation af vandet.....
(...ja - hvordan skal man ellers forklare det..
kort)
Dette skulle give os en rigtig god vandcirkulation, både vandret vha. de
2 returløb fra filteret og lodret
i dammen vha. det spec. bunddræn og dermed give en spinne-effekt (ala'
vortex) - Dvs. en
totalt set bedre flytning af det skidt der daler mod bunden og
bunddrænet.
Det andet bunddræn er et 110 mm. standard.

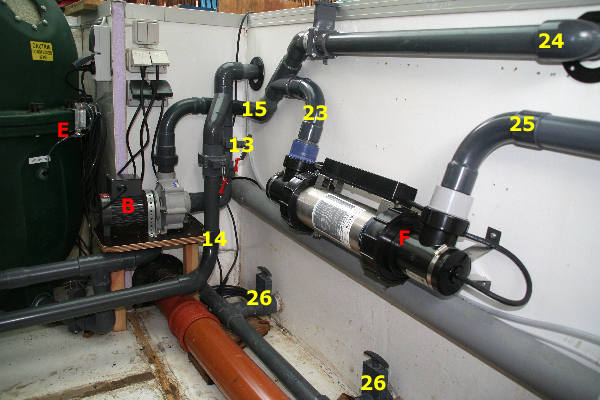

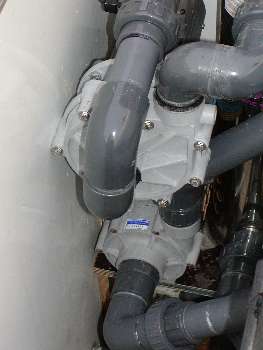

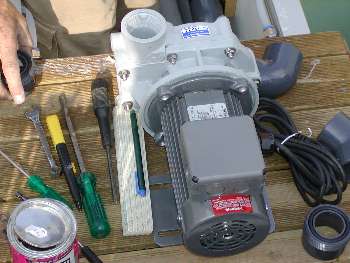

Til den nødvendige
gennemstrømning i filteret og cirkulation i selve koi dammen er der
monteret 2 stk.
10.000 l. pumper efter sidste biokar, én i hvert system, til de 2 stk.
returløb (50mm.) til dammen.
Til optimal iltning i bio
filterdelen og iltning af damvandet er der monteret 2 stk. EA 40 (HI Blow
luftpumpe)
til beluftning. Én til hvert Kaldnes K1 biokar (+ en til
bunddrænshætten)

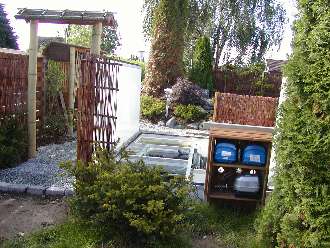

billede af de 3 Hi blow luftpumper

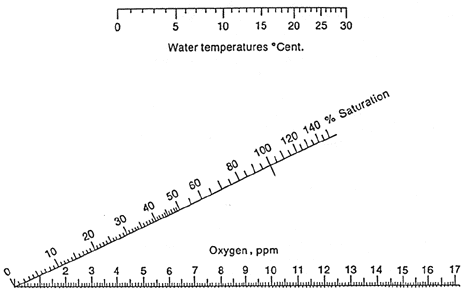

Optimalt iltindhold i
damvandet i fht. temperaturen.
Derudover er der:
Lavet optimal rotation i
koidammen ved, at montere 2 stk. 50mm. afløb 5-20 cm. under
vandoverfladen (1 i hver side af dammen)
.
En overfladeskimmer
forbundet med en Aquamax 5500 pumpe til at suge fra skimmeren og op i
et statisk Kaldnes K1 filter, bag vandfaldet (Se billeder længere
nede)
.
Monteret 2 stk 55 Watt
UV-lys - ét på HVER af de 2 returløbsrør
(de er IKKE monteret i parallel, via T-stykker på det samme rør, da
dette bevirker et det ene UV lys ikke får ret meget
vandgennemstrømning og der med bliver tæt på....... skal vi kalde
det uvirksomt....)
.
Monteret en ekstra Hi
Blow luftpumpe (3000 l./tim) til det bunddræn hvorpå der er monteret
en spindrifter via en 10 mm. luftslange.
Luftpumpen er tilsluttet via et 220volt tænd/sluk-ur.
Hi Blow pumpen tændes kl. 24.00 og slukker igen kl. 16.00, når vi
kommer hjem - Grunden til at vi har monteret tænd/sluk uret og lavet
denne tidsindstilling er - dels fordi det ofte er efter solnedgang der
kan opstå iltmangel (pga. "omvendt fotosyntese" i
algemassen) og dels fordi når vi er hjemme.... ønsker vi at nyde
synet af vores fiskebasser på en helt blank overflade.

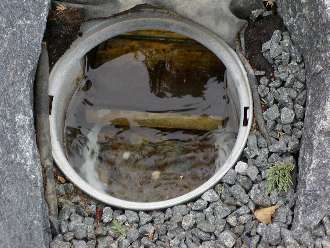

Overflade skimmer-installationen:

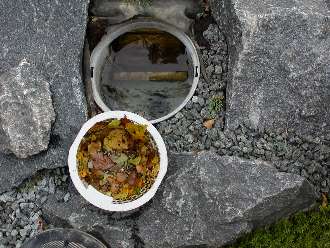

Der er behov for en skimmer, hvis overfladen skal holdes ren for olie- og
proteinfilm, nedfaldne blade, o.l.
- dette er suget ind på bare en 1 dag i august måned

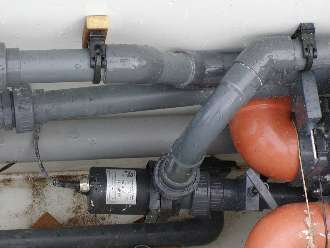

Pumpen til skimmeren er en Aquamax 5500, der
er monteret i filtergraven (fordi alle rørene er samlet der nede).
Vandpumpen suger fra skimmeren og pumper overfladevandet op til et lille
hjemmelavet mekanisk filter oppe ved vandfaldet, ca. 7 m. væk

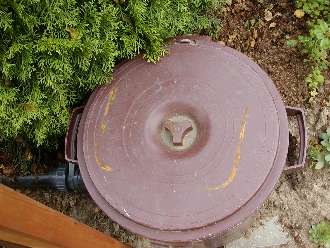

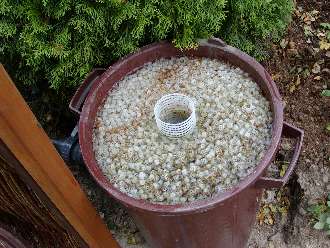

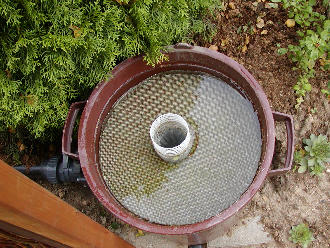

Det mekaniske filter til
skimmeren, er gemt af vejen oppe bag ved vandfaldet.

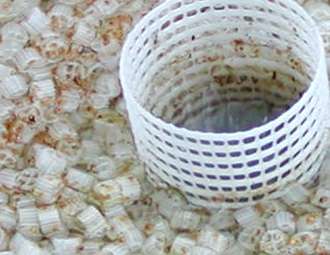

Filtertønden er på ca. 80 liter, Under
låget ses først et rustfrit stål net, med et 75 mm. afløbsrør i
midten (til vandfaldet)
Vandet bliver pumpet nedefra - op gennem kaldnes'n og det rustfri gitter
og løber af sig selv ud gennem 75 mm.
røret i midten af tønden - tilbage til dammen via vandfaldet.
Under nettet er der ca. 40 liter Kaldnes K1
biomat. der hovedsagelig fungerer statisk til mekanisk rensning
Nederst i midten, lige under billedet (t.v.), er der monteret en 50mm.
skydeventil til afslamning.
Dette lille ret simple
filter renser helt overvældende overfladen for småpartikler af alle
slags
Der foruden er der, den store fordel - at vi ikke har
"ødelagt/neddroslet" flowet i bunddrænet
tilsluttet det store filter ved - som de fleste gør, at lade
skimmerpumpen pumpe sin del ind i
vortex el. børstekarret
Illustreret ved et
simpelt lille regnestykke:
Hvis vi suger ca. 10.000 liter i det sidste kar i den ene
filterrække, så må vi nødvendigvis
have et flow i det tilhørende bundræn på eksakt det samme - altså
10.000 l.
Men hvis nu vi så pumper ca. 5.000 l. fra skimmeren ind i det første
kammer i dette filter
- ja så er der altså kun ca. 5.000 liter tilbage til flowet i
bunddrænet (10.000 - 5.000 = 5.000)
og dermed er effektiviteten af dét bunddræn, nedsat til under det halve
!!
Derfor har vi valgt, at montere et lille separat filter på skimmeren, helt udenom hovedfilteret.

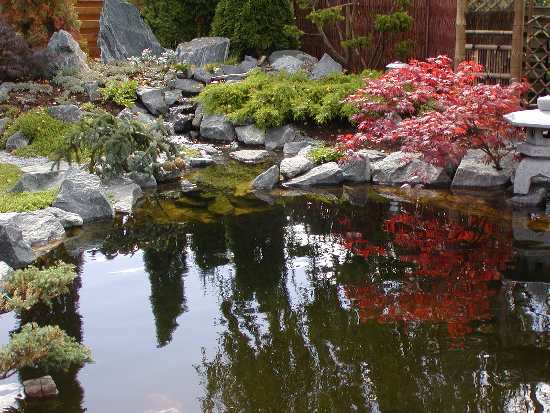

Vandfaldet i august 2004 - bag dette er det lille skimmerfilter gemt af
vejen
(overfladen er helt ren og blank)

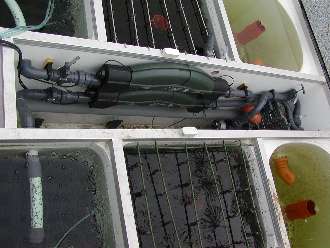

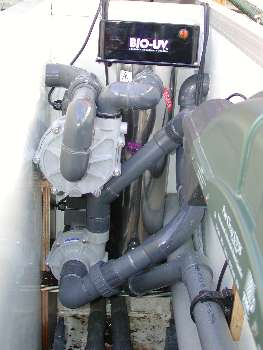

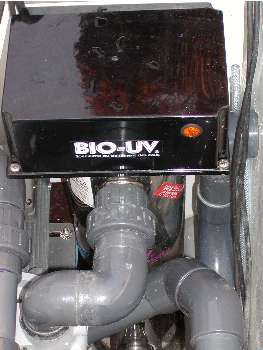

UV lys montagen:
Oprindelig havde vi kun
ét UV-55 monteret med vi har henover sommeren set, at vandet
i perioder hver eftermiddag/aften blev lidt uklart af grønne
svævealger.
Derfor valgte vi at
installere et UV-55 mere. Dette har vi tilsluttet til 220 volt, via
et "tænd/sluk-ur" således,
at det kører fra om morgenen og indtil solnedgang
- vi erfarede, at der er ikke var nogen grund til at det var tændt hele
døgnet, da vores
damvand med denne "indstilling" forblev krystalklart hele
tiden. (så sparer vi på levetiden af UV røret og på stømmen)

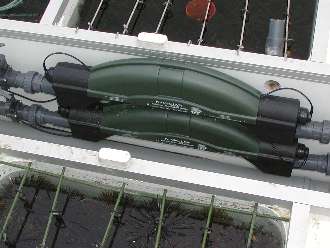

Der er monteret et UV-55 på hver
filterrække
Dvs. hver filterrække har sin egen 10.000
l. returpumpe
OG hvert sit UV-55, på hver sit returløb.
(Ikke noget med parallel montage-sjuskeri her!)

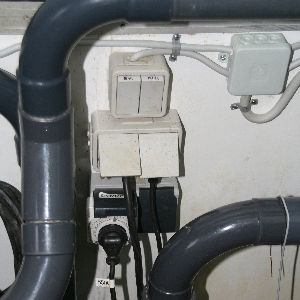

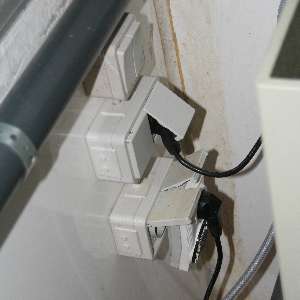

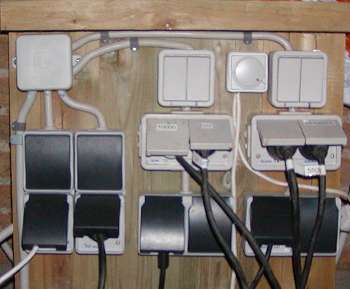

Elinstallationen
Elinstallationen er nu
færdigmonteret.
Der er lagt 3 faser ud, afsikret med 13 amp. hver.
Der er 2 ledige stikkontakter til evt. senere udvidelse.
Det er monteret, så den
ene 10.000 liters pumpe OG dens "tilhørende" UV-lys slukkes
samtidigt.
(mest praktisk, når der skal renses filter, så man slukker for det hele
på én gang og brænder
ikke UV røret af pga. mangl. vandgennemstrømning fra den slukkede pumpe)
Den anden 10.000 l. slukkes sammen med dens tilhørende UV-lys,
De 2 stk. 10.000 l. pumper
sidder på hver sin fase, det samme gør de 2 luftpumper.
(så skulle der smutte en fase fra elværket, kører filteret videre, blot
på ½ kraft)
Skimmerpumpen kører på en fælles fase, sammen med nogle af de andre strømforbrugere.
Den midlertidige
El-vandvarmer har en fase for sig selv.
Statisk
Kaldnes K1
4 sep. 2004 - vi leger lidt med den
mekaniske filterteknik.
(men det blev pillet
ned igen 1 md. senere, ikke fordi det ikke fungerede
- men fordi det var for "dingelvornt" - med flydende
murerbalje)

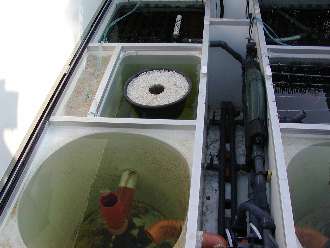

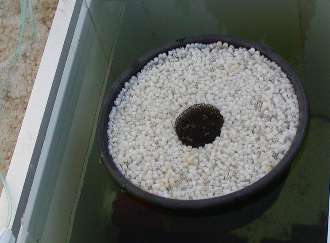

I det venstre filter er vi i gang med at afprøve hvor godt Kaldnes K1
fungerer statisk i fht. børsterne, dvs. som mekanisk filter.
Vi har derfor fjernet børsterne i
karret i stedet og monteret en 60 liter tønde på 110mm. røret til
det næste filterkar
Tønden er slidset ca. 30 cm op, hele
vejen rundt med ca. 2 cm. mellemrum og fyldt med ca. 50 liter
Kaldnes
Afgangsrøret er ført halvt op i tønden og monteret øverst med et gitter så kaldnes'n bliver inde i tønden.

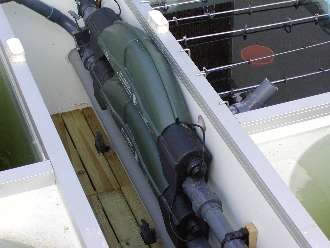

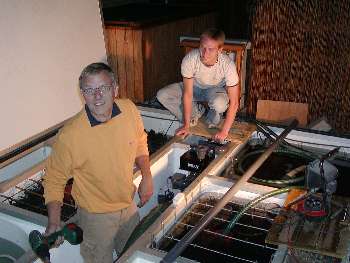

Vi har lagt et "filtergulv" Der er
lavet udskæring til de 8 stk. 50mm. renseventiler
"Filtergulvet" er lavet af 5 stk.
terrasseplader (trykimprægneret) der er tilpasset i bredden.
Vi har gennem foråret
haft en del fint skidt der har cirkuleret gennem filteret, uden at
bundfælde sig ordentligt
- så nu skulle det have en ende.
Vi har set hvor godt Eazy
filtrerer i virkeligheden, og inden da engang i vinter - bl.a. set et videoklip hvor
der vises hvor effektivt Kaldnes K1 er som statisk medie til mekanisk
rensning
- og især den meget nemme "backwash" funktion, tiltalte os
meget.
Der er to størrelser - en
Eazy 200 og en Eazy 300.
Vi har valgt en 200, da 300 var ca. 15 cm. for høj i vores vortex
over afløbsrøret og overfladen

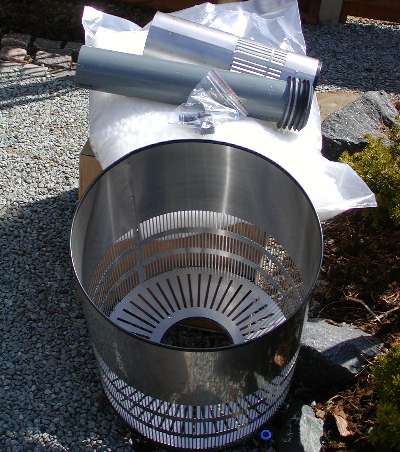

Her er alle stumperne, til Eazy 200 - parat
til montage..
Og så skal der ikke nogen
form for strøm til, ingen motor eller ekstra luftpumpe, ingen
vandslanger med tryk,
ingen mekaniske dele, el. lign. - kun det normale luft fra luftpumpen
- der i forvejen bruges til iltning i biokarret.
Se - det er very EAZY :-))
Her er det monteret i vores bestående
vortex. I 200 følger der 30 l. kaldnes med.
Vi har forlænget de 4 støtteben for at højden passer.

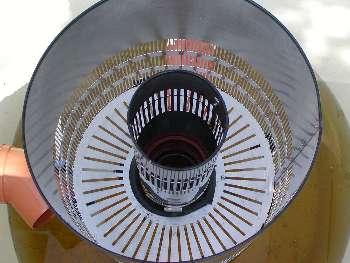

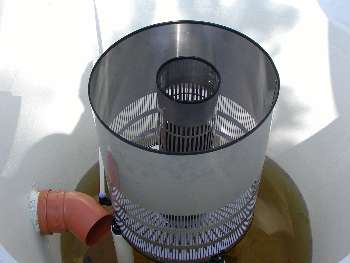

Et nærbillede - inden der fyldes kaldnes i.
Højden er 48 cm. og bredden er 40 cm. Afløbet i midten passer med
110mm. rør
.

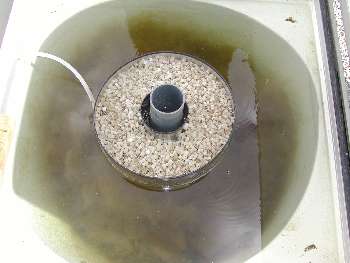

Her er det hele monteret og der er
fyldt 30 l. Kaldnes K1 i. Det anbefales at bruge det gl. Kaldnes fra
biokarret, for den
bakterie-overflade der er der på, virker endnu bedre mekanisk
rensende - end helt ny Kaldnes, der først skal "modnes"
Med i installationssættet er der også en
ventil til backwash - dvs. omskiftning af luften - fra den luftpumpe
der i forvejen er monteret - mellem normal beluftning i biodelen -
eller som backwash
Det er Eazy - very eazy - endda !!
Installationen tager ca. 3
tim. for ét sæt, for vores vedkommende legede Kjell i 6 timer i
alt
for at montere de to sæt, et i hver filterrække.
Eazy er udviklet til Nexus
filterserien, men kan købes i "løs vægt" og monteres i
næsten alle vortex.
Skulle du have skabt dig et behov for at gøre det EAZY, så kan den
købes hos
www.koicenterjylland.dk
Nu venter vi spændte på, hvornår vi kan fjerne vores børster og lave de 2 kamre om til Kaldnes K1 "moving bed" kar - uden beluftning, og blot med....cirkulation, ved hjælp af vandstrømmen (det bliver først på et senere tidspkt.)

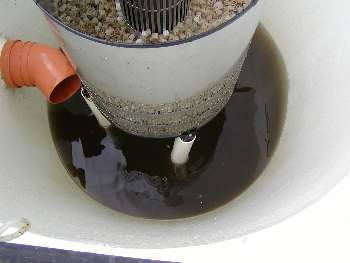

Vortex'n før vi
renser
og ca. 15 sek. efter start
Ca. 30 sek. inde i
renseprocessen
Så slammer vi ud...
Overraskende så meget fint skidt det har samlet på 4
dage
- føj for en koiklat - hvor er det beskidt
!
Og koibasserne - ja, de nyder det rene og klare vand.... - mindst lige så meget som vi gør...
Bunddrænshætten er nede på 160
cm.
63 cm. Matsuba afsøger bunden (160 cm. nede)
Efter blot 4 dage med vores Eazy'r, er vi
fri for det meget fine "støv" der cirkulerede rundt i dammen,
og vi er yderst tilfredse med vores investering.
Nyt
BIO UV filter og 2 nye sequence pumper
1. august 2005.
Vi har døjet lidt i år,
med sår/skælskader på nogle af vores gamle koi'r, bedst som vi fik
bugt med ét sår på en koi
- begyndte det på en anden.
Vores filter kører
optimalt, dambunden er helt ren for skidt og slam, vortex'ne bliver
slammet/renset når der
er behov, ca. hver 3 dg. Der er ingen ophobning af slam nogen steder,
heller ikke i 110mm. rørene
fra bunddrænene, da de bliver slammet sammen med vortex'ne
Alle vores koi'r er
som en flok dampbørn, der fi.... af sted over hele dammen,
konstant i søgen efter mad,
og af ren nysgerrighed, og alle holder øje med os konstant, for der kunne
jo..
...falde en godbid af - hvis nu "man" tiggede tæt på...
Så ingen sygdomstegn -
overhovedet, "bare" sår/skælskader der ikke rigtigt heler op.
De nye BIO-UV filtre steriliserer det gennemstrømmende damvand og skulle
kunne udslette både svævealger...
- og ikke mindst aeromonas/psedomonas bakterier.
Derfor besluttede vi i samarbejde med Søren, at udskifte vores tidl. UV rør (TMC 55W) med et af de helt nye BIO UV filtre, for at afprøve effektiviteten - på 2 af vores gl. koi'r der stadig har nogle skælskader der ikke er helet op.
Og ved samme lejlighed
ville også udskifte de tidl. oasepumper - til nye Sequence pumper,
når nu vi skulle til at "bygge om"
I BIO-UV'n benyttes et
High Intensity lysstofrør.
Med en udgangseffekt på 25.000 mikrowatt og med en minimum belysningstid
på 2.6 sek. (= max gennemstrømning 14m3/time), bliver ikke kun algerne
dræbt, men også op til 99,9% af de skadelige bakterier bla. aeromonas,
pseudomonas og nogle specifikke virusarter.
BIO-uv anvendes bla. på hospitaler til at sterilisere med og på skibe
til at sterilisere drikkevand udvundet af havvand,
og på drikkevandsboringer/vandværker jorden over.
Disse nyudviklede BIO-UV til koidamme er en videreudvikling af dem man er begyndt at anvende i
swimmingpools som erstatning for klortilsætning.

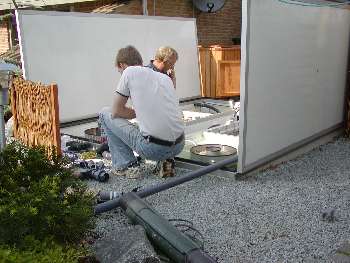

Så gøres der klar til udskiftning af begge
pumper og UV lys. 2 nye sequence pumper - en 11.000 og en
13.450
Vi startede til middag og
Ja - det tog noget længere tid en forventet.... - at lave
hylder til Sequence pumperne
- at samle 50 mm. bøjninger og unioner, vinkle dem rigtigt - tilpasse
højderne på tilslutningsstudsene til hinanden
- så vi kunne have sunget: "Midt om
natten...", for vi var først færdige kl. 00.30
Her er de 2 nye Sequence pumper monteret på hver sin hylde,
11.000 l./t. nederst og 13.450 l./t. øverst.
Vi er ikke tilhængere af
90 gr. vinkler på rør, men fik at vide at når det er tæt på pumpen
skulle tabet være minimalt.
-modsat hvis de skarpe bøjninger var længere væk fra pumpen, så giver
det et væsentligt tryktab
- så derfor har vi af pladshensyn brugt skarpe bøjninger, i den smalle
filtergrav.
BIO-UV'n 80 cm. høj - færdigmonteret på den store pumpe
Vi har valgt en Bio-UV 20, der har en
max. gennemstrømning på 14.000 l./time, så det passer med 13.450 pumpen
Her er hele den nye opstilling
færdigmonteret.
Den lille pumpe (11.000)
arbejder fra den højre filterrække og pumper gennem den ene af
de tidl. TMC UV 55 retur til dammen. Den større Sequence 13.450 l.
pumper vandet fra den venstre filterrække gennem det
nye bio-uv filter retur til dammen
Og flow'et er blevet
markant større, fra de tidl. aquamax 10.000 - til de nye Sequence
(så effektiv, at vi nu har en højdeforskel i vandspejlet mellem vortex
og sidste bio filterkar
på ca. 14 cm. - til trods for at de er forbundet med 110mm. rør)
Nu er vi spændte på om
bakterietrykket falder, så der kan ses en forskel i koi'renes opførsel
og sårheling
Vi får selvfølgelig ikke en steril dam, da der hele tiden udvikles nye
bakterier i damvandet...- men det samlede bakterietryk må absolut falde
til et minimum når alt damvandet gennemstrømmes/steriliseres i
BIO-UV'n hver 4 tim.
Og så slipper vi forhåbentlig helt, for at tilsætte div.
antibakterielle kemikalier og
andre tilsætningsstoffer, som mange andre (incl. vi selv) har haft behov
for, tid til anden....
Filterombygning
forår 2006.
(Vi havde for lidt plads i
"ingeniørgangen")
Vi har efter lange
overvejelser pillet den venstre filterside
ned
og monteret en Utrasieve II og et Polygeyser 3 beadfilter.
Og udskiftet det tidl. TMC 55 UV med et BIO-UV - Delta 10 BIO-UV,
Så vi nu har 2 BIO-UV kørende - et på hvert filteranlæg
I BIO-UV'n benyttes et
High Intensity lysstofrør. Med en udgangseffekt på 30.000
mikrowatt og
med en minimum belysningstid på 2.6 sek. (= max gennemstrømning
10m3/time),
bliver ikke kun algerne dræbt, men også op til 99,9% af de skadelige
bakterier bla. aeromonas,
pseudomonas og nogle specifikke virusarter. BIO-uv anvendes bla. på
hospitaler til at sterilisere med og på
skibe til at sterilisere drikkevand udvundet af havvand, og på
drikkevandsboringer/vandværker jorden over.
Vi er nu blevet næsten
helt færdige med monteringen.
Vi mangler at:
montere en standpipe på afgangen af Polygeyserens (minimere de hidsige
geyserudbrud hver 4 time)
At lave rørføring så karantænekarret igen kan køre med som slave af
hovedfilter
(for at holde biomassen aktiv dér)
og få lagt gulvplanker på strøer, ovenover rørføringen.
Filter -og rørmontage anno 2006:
Vi havde opstillet nogle ønsker til filterinstallationen, mht.:
Ingen slanger, men rør
forbindelser til pumper uv. o.l. lavet i 50mm. limrør
Alle enkeltdele (pumper, UV o.l.) monteret med 50mm. unioner for nem
adskillelse.
Sammen -/
omkoblingsmuligheder på, og mellem gl. og nyt filter:
Rørføringen lavet så hvert filter kan køre helt separat/adskilt
med egen pumpe
men kan kobles til at:
- køre sammen på én og samme
valgfrie pumpe
- køre recirkuleret hver især og uafhængig af hinanden (ved evt.
behandl. med gift i dammen)
- køre med varme på, valgfrit - et eller begge filtersystemer
- kan kobles til at recirkulere dammen mekanisk, uden om filtrene, via
skimmer, Sieve og vandfald
- 100mm rørføring fra bunddræn kan slammes via Y-rør direkte i kloak,
uden om det mekaniske filter
"nogen" vil nok
mene at vi er "gået helt over gevind" i rør og bøjninger.
Det er vi ikke ! - men vi vil gerne kunne kombinere vores filtre og
pumper på forskellig måde..
...alt afhængig af årstid og situationen.
Montagen
på, og mellem højre og venstre filterrække
Forklaring på de enkelte enheder og 50 mm. rørføringer ligger under de enkelte billeder
A = Sequence 13.450 l./t. pumpe
B = Sequence 11.300 l./t. pumpe
C = Oase Aquamax 5.500 l./t. pumpe
D = Polygeyser 3, bead-filter
E = Luftjustérskrue til Polygeyser 3
1 = sugerør fra UltraSieven til en Sequence 13.450 pumpe(A)
videre til Polygeyseren (D)
4 og 14 = mellemforbindelse mellem gammel filter og pumpe (A)
via 1 (til vinterkørsel med én pumpe)
5 = indgang til Polygeyser
6 = udgang fra Polygeyser
7 = indgang på BIO-UV 20
8 = recirkuleringsforbindelse fra Polygeyser tilbage til Sieven (anv. ved
behandl. af dam/recirkulering af filter)
9 = udgang af BIO-UV nr. 1, retur til dammen
10 = retur fra Aquamax 5.500 pumpe (C) til
vandløbet
11 = afslamning fra UltraSieve II
12 = afslamning fra Polygeyser
13 = sugerør fra gammel filterrække til Sequence 11.300 pumpe (B)
14 og 4 = mellemforbindelse mellem gammel filter og pumpe (A)
via 1 (til vinterkørsel med én pumpe)
15 = udgang af 11.300 pumpe(B) til BIO-UV nr.
2 og evt. recirkulering af gl. filterrække
16 = 75mm. rørforbindelse fra fælles slammekar til kloak
Montage
af gl. filterrække og ny Delta 10, BIO-UV
I Delta BIO-UV'n benyttes et 58
Watt High Intensity
lysstofrør. Med en udgangseffekt på 30.000
mikrowatt og med en minimum belysningstid på 2.6 sek. (= max
gennemstrømning 10m3/time),
bliver ikke kun algerne dræbt, men også op til 99,9% af de skadelige
bakterier bla. aeromonas,
pseudomonas og nogle specifikke virusarter. BIO-uv anvendes bla. på
hospitaler til at sterilisere med og på
skibe til at sterilisere drikkevand udvundet af havvand, og på
drikkevandsboringer/vandværker jorden over.
Læs mere om Delta
BIO-UV eller om effektiviteten på alger, bakterier,
virus, mv. eller check International
Ultraviolet Association Inc.
23 = tilgang til ny BIO-UV "Delta 10" fra Sequence 10.300 l./t.
pumpe (B)
24 = recirkuleringsmulighed på gl. filter fra 13, via Sequence pumpe (B)
(kaldnes og japanmåtter)
25 = udgang fra BIO-UV retur til dammen
26 = skydeventiler til afslamning af gl. filter.
Montagen mellem Ultra Sieve II og Polygeyser
Ultra sieve II og polygeyser 3 rørføring,
fra en anden vinkel.
Grunden til at BIO-UV'n er placeret lodret, er vi så kan udskifte UV røret uden at adskille rørforbindelserne.
Montagen på Ultra Sieve II
2 = sugerør fra Sieven til en Oase
Aquamax 5.500 liter PUMPE (C) og op til
vandfaldet via 10
3 = sugerør fra overfladeskimmer via 18 til Aquamax 5.500 pumpe (C)
(ved recirkulering af dam ved evt. behandling)
8 = sikring af biomasse ved recirkulering af sieve og polygeyser (under
evt. behandling med gift i dammen)
11 = afslamning fra UltraSieve II
17 = tilgang fra overfladeskimmer til mekanisk rensning i Ultra Sieve II
18 = tilgang fra dammens overfladeskimmer.
Montagen mellem bunddræn, overfladeskimmer og Ultra Sieve II
3 = sugerør fra overfladeskimmer via 18 til
Aquamax 5.500 pumpe (C) (ved recirkulering af
dam ved evt. behandling)
9 = returrør til dammen fra Polygeyser 3
17= indløb fra overfladeskimmer via 18
18 = ventil/rørforb. fra overfladeskimmer
20 = 110mm. indgangsrør fra det ene bunddræn
21 = 110 mm. indgangsrør til Ultra Sieve II
22 = 110 mm. Y-rør direkte til kloak via skydeventil (anvendes til
afslamning af rørforb. ned til bunddræn)
El-montagen:
er lavet med 3 selvstændige
faser, hver med 2 dobb. afbr., med 2 stikkontakter på hver.
Herunder er vist 2 af grupperne
på 220volt montagen
Billede tv. stikkontakter til den ene
filterrække + skimmer/vandfaldspumpe
nederst på bill. tv. er døgnur til vandfaldspumpe (for at undgå
vandafkøling i aften, nat og morgentimerne)
Billede th. stikkontakter til Hi-Blow luftpumperne, kontakt nederst med
døgnur til at slukke for spindrifter i de timer vi er hjemme, for at
holde en blank vandoverflade, så vi bedre kan beskue vores koibasser
Vi måler generelt
vandkvaliteten ca. én gang om måneden,
dvs. de 7-8 parametre vi finder vigtige:
NH3/NH4+ (ammoniak/ammonium)
NO2 (nitrit)
NO3 (nitrat)
Gh (generel hårdhed, alle opløste mineraler)
Kh (karbonat hårdhed, base/kalkindhold)
O2 (iltindhold)
med piller el. dråber i
reagensglas
og
TDS (Total dissolved solid, total opløst "affald" -som ikke er rent vand H2O)
Ph (syreindhold/surheden)
ms (ledningsevne/opløste salte, målt i milli siemens)
måles med samme TDS-combo
instrument
Vores værdier svinger
kun lidt, på Ph og til tider kortvarigt en anelse nitrit(NO2)
(0,01-0,05 mg./l. NO2 hvis vi har
været for rundhåndet med foder)
Typiske værdier i vores koidam, året rundt:
Ammoniak = 0 mg./l.
Nitrit = 0 mg./l.
Nitrat = 5-20 mg./l.
Generel hårdhed = 14o DH
Karbonat hårdhed = 9-12o DH
Ph = 7,85-8,05
TDS = 200-260 ppm.
Ledningsevne = 380-450 ms
Iltindhold = 8-18 mg./l.
Temp. 8,0-24,0o C
(Når vi får lidt tid i
overskud, vil vi beskrive de forskellige indbyrdes sammenhænge mellem,
f.eks.:
Kh, Ph, CO2 og biofilteret. TDS, fodring/vandudskiftning, TDS og
tilsætning af forskellige vidundermidler til dammen.
Iltindhold, vandtemperatur, fodring og bakteriemasse )
Vandmåling,
torsdag 1. juni 2006.
Ammoniak = 0 mg./l.
Nitrit = 0,02 mg./l.
Nitrat = 15 mg./l.
Generel hårdhed = 13o DH
Karbonat hårdhed = 7o DH
Ph = 7,96
TDS = 0,230 ppt.
Ledningsevne (ms) = 0,432
Temp. = 19,2o C
Ilt = ikke målt
Vandmåling,
torsdag 15. juni 2006.
Ammoniak = 0 mg./l.
Nitrit = < 0,01 mg./l.
Nitrat = 10-15 mg./l.
Generel hårdhed = 12o DH
Karbonat hårdhed = 3-4o DH
Ph = 8,11
TDS = 0,240 ppt.
Ledningsevne (ms)= 0,490
Temp. = 23,5o C
Ilt = ikke målt
tilsat karbonathæver for at få hårdheden op pål ca. 6-7 DH
Vandmåling,
søndag 17. sept. 2006.
Ammoniak = 0 mg./l.
Nitrit = 0,05 mg./l.
Nitrat = 20 mg./l.
Generel hårdhed = 13o DH
Karbonat hårdhed = <3 o DH
Ph = 8,21
TDS = 0,260 ppt.
Ledningsevne (ms) = 0,52
Temp. = 20,4o C
Ilt = ikke målt
så vores biofilter spiser
karbonat i rå mængder, til trods for vandudskiftning på ca. 3-4.000
liter/uge
(overraskende nok så ligger PH'n
rimeligt stabil ved de ca. 8, selvom KH var faldet til lav)
Så vi har nu igen hævet karbonathårdheden til ca. 4,5 o DH (og skal nok lidt længere op, til ca. 6)
Vandmåling,
mandag 18. sept. 2006.
Karbonat hårdhed = 4,5o DH
Nitrit = 0,00 mg./l.
det hjalp på nitritten, som længe har ligget på 0,01 - 0,05 mg./l
Vores udgangspunkt i 2004 for fodring af vores koi'r, vil på sigt pr. dag, være:
- ca. 20 koi'r af
gennemsnitlig 40 cm. længde (24-72 cm.) = 18 kg fiskevægt
- daglig fodermængde 18 x 1,5% = 270 gr.
- 1 dl. vejer ca. 40 gr.
- fodermængden i dl. er så i vores tilfælde ca. 6 ½ dl. pr. dag
MEN dette er en
fodermængde, der kun kan fodres med, med et velfungerende filter, når temp. i dammen er blevet sommeragtig (dvs. over 20 C) !!
OG når filteret kører på fulde omdrejninger (god, moden, virksom og
stabil bioomsætning) !!

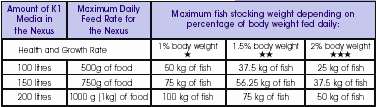

Der angives, at man kan
gå op til 2 % af fiskevægten, igen under forudsætning af
et velfungerende filter, og at koi'rne spiser op inden for ca. 5
min. så der ikke
ligger foderrester tilbage og fordærver, med belastning
af filteret
og mulig ophobning af aeromonas bakterier til følge.
Små koi'r, op til ca. 1
år - spiser op til 5-10% af deres kropsvægt, ved en temp. over 20 0 C.
Ikke kønsmodne unge koir' - spiser op til 5 % af deres kropsvægt, ved
temp. over 20 0 C.
Kønsmodne Koi'r 3 -4 år gamle - spiser op til 2 % af deres kropsvægt,
ved temp. over 20 0 C.
Fodringsmængde
sæsonen 2005
Gennem hele 2005 forår og
sommer, har vi ligget med en fodermængde på 1,0 - 1,5 liter pr. dag,
uden vi har haft målbare visninger/udsving i ammoniak og nitrit.
Det ovenstående er bla.
fundet på EA's
hjemmesider (dem med Answer, Nexus og Kaldnes K1 prod.),
og i bogen "KOI" på side 106, og andre steder.
| ZIP Stat | |
| Flere stats... |
