Hyggedammens tekniske side
Beskrivelse af den teknik vi har anvendt i vores filter og damsetup

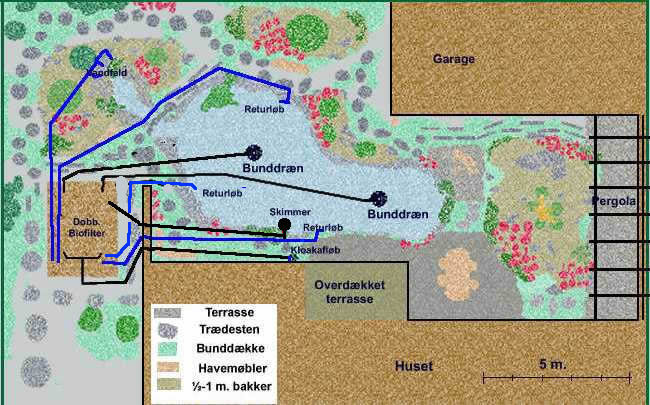

På oversigtstegningen herunder fremgår rørføringen til/fra bassinet, som den er i dag, incl. enkelte småændringer.
3 returrør fra filteranlæg til dammen, for at sikre optimal cirkulation af vandmassen
2 bunddræn for optimal sug/rensning af dammen bundflade
1 overfladeskimmer til renholdelse af vandoverfladen
samt 1 retur til vandløb, der kan åbnes efter behov og som ikke indgår i dammens basisfunktioner/cirkulationen
Alle rørforbindelser mellem bassin og filterhuset er monteret med skydeventiler lige inden for væggen nede i filteret - fordi alle rør
kommer ud, under dammens vandspejl. Derfor skal de kunne lukkes af, ved evt. servicering af pumper, UV, lækage el.lign.
Links til historikken finder du nederst på denne side

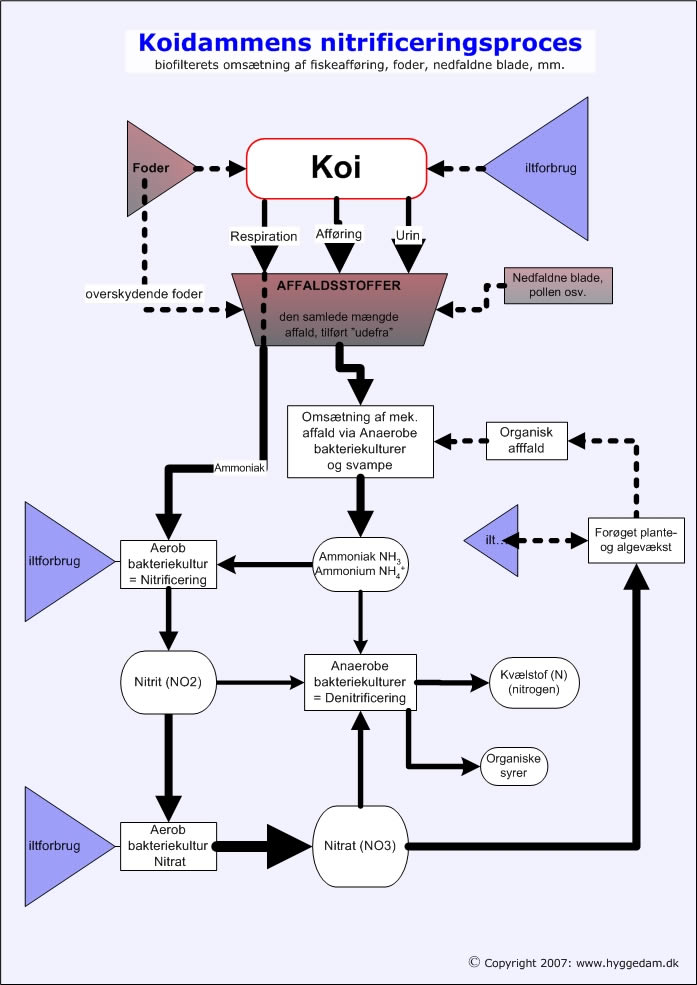

Filteret fungerer som biologisk filter efter nedenstående processer:
Vi starter med de 2 bunddræn ude i selve bassinet.
Bunddrænene er standard 110mm. bunddræn, men ombygget til "Spindrifter"
Rørføringerne er i 110mm rør, samt parallelt hermed 25mm limslange til lufttilførsel til spindrifterne.

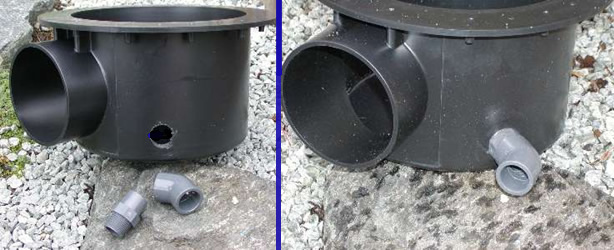

Herover ses hvordan bundrænskassen har fået monteret en lim-gennemføring til 25mm limslangen

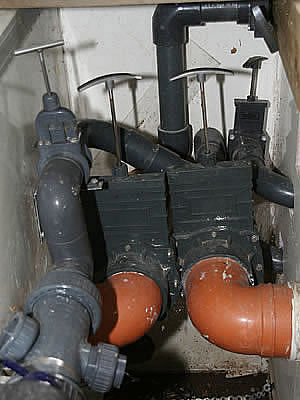

inde i filterhuset kommer de 2 stk. 110mm rør ind som på billedet herunder
(monteret med hver sin 110mm. skydeventil)
Det ene bunddrænsrør 110mm. tv. er til rækkefilteret
(det andet 110mm. rør th. er til ultrasive/Polygeyser)

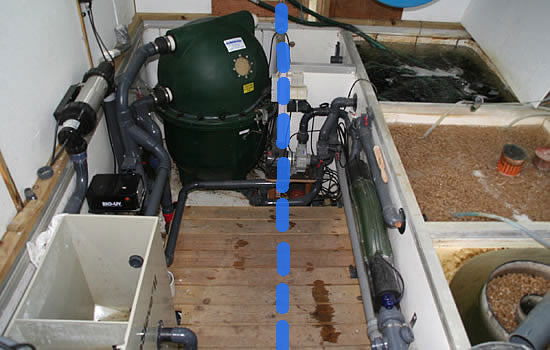

Det samlede filterhus
Ultrasieve med Polygeyser DF 3 til venstre og Rækkefilteret (til højre ) med 3 kamre på hver ca. 1000 liter
Til højre på billedet herunder:
længst nede th. på billedet er vortex'n med 2 stk Easy
dernæst i midten th.: Movind bead biodelen med 250 liter kaldnes K1
øverst i billedet th.: Karret med japanmåtter 5-6 stk hvorfra der med en Sequense 11.350
via en TMC-55 UV
pumpes retur til dammen
Til venstre på billedet herunder:
længst nede tv. på billedet: en Ultyrasive II monteret med en Red Devil II 240 der pumper ind i..
øverst tv. på billedet: en Polygeyser DF3 og via en Delta-UV og en BIO-UV retur til dammen
Begge de to separate filtersystemer, kan via rørføringen kobles sammen og drives af en pumpe
(f. eks. ved vinterkørsel)
Du kan tage en tekstet video-rundtur i vores filter ved at klikke: >> her << (fylder ca. 10 mb og varer 1 min.)
Det ene bunddræn - ender i vores oprindelige hjemmelavede rækkefilter der indeholder ca. 3.000 liter vand i alt
Hele filteret er bygget i en 3 lags og ca. 40 mm. tyk glasfiberkomposite. Det er ca. 3,1m langt, 1,05m bredt og 1,05 dybt
Rækkefilteret er opdelt i 3 kamre og 3,1m langt med en bredde på 1,05 m :
1 - Første kammer er lavet som en Vortex på ca. 900 liter
2 - Næste kammer på ca. 1000 liter er med Moving Bead ca. 250 liter Kaldnes K1
3 - Sidste kammer er på ca. 1200 liter med ca. 6 Japan måtter
Vortex'n er rund og keglestubformet, ca. 100 cm. i diameter, 105 cm. dyb
I Vortex'n er der monteret 2 stk. Easy 200 i parallel - 110mm rør fra hver til Moving bead kammeret, med Kaldnes
(vi har to parallelle 110mm røføringer mellem hvert kammer gennem filteret, for at sikre stort optimalt vandflow)
Vortex-princippet er efterhånden lidt "old-fascion" men fungerer rigtig godt, med en god grov-mekanisk rensning.
Vores Vortex er ombygget for snart en del år siden, med montage af 2 stk Easy 200 til den finmekaniske rensning
(så kunne vi nemlig udnytte det efterfølgende kar (oprindelig mont. med børster), til noget mere givtigt - biologisk set (Kaldnes K1))
De 2 monterede Easy'r med 30 liter statisk Kaldnes i hver, er vi mere end godt tilfredse med - de udfører en fortrinlig finmekanisk rensning.
Og de er hurtige og nemme at rense, ved hjælp af den luftpumpe der normalt driver/belufter vores kaldnes.
Men hører tid til anden, nogle enkelte negative røster over, at en Easy stopper til, osv...
Vores erfaring er, at en Easy som sådan, ikke stopper til, men
fordi filteret renser finmekanisk rigtig godt, Ja - så skal det...
....selvfølgelig også renses/slammes,
med passende tidsintervaller.
Tidsintervaller
- der selvfølgelig modsvarer den mængde skidt, fiskeafføring, visne blade, slam osv. osv. - som der suges ind i vortex'n - ude fra bassinet.
(så renses ?? - det gælder jo alle mekaniske filterinstallationer - uanset type, enten pr. aut. el. manuelt)

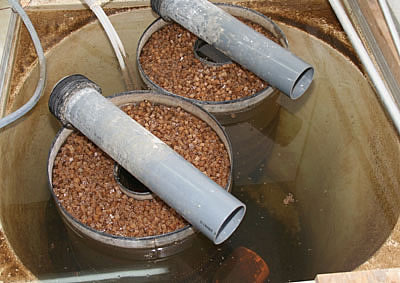

Vortex'n i det hjemmelavede række-filteranlæg, med 2 stk. Easy installeret herunder
Vi skal i fodersæsonen rense Easy hver 2. - 3. dag. Og hvis ikke der er skidt/affald i vandet, skal de jo ikke renses
Omvendt - er der skidt, så samler en Easys det op og skal derfor selvfølgelig renses/slammes jævnligt
Vi har lavet en lille video der viser rense-effektiviteten af de 2 Easy'r vi har monteret vores Vortex (ca. 1 min/6,5Mb)

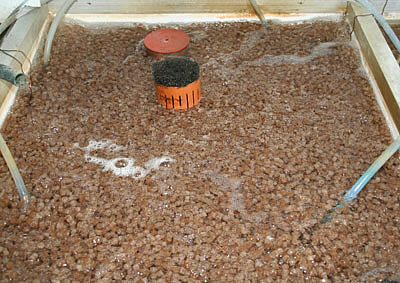

Næste kar efter Vortex'n, er vores Kaldnes K1 kar

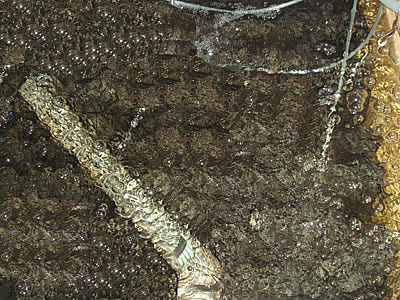

Moving Beadbiofilter-delen
Dette filterkammer er på ca. 1.000 liter indeholdende ca. 250 liter Kaldnes K1 som biomedie (Bio-overflade på K1 er ca. 560 m2 pr. m3 medie)
De ca. 250 liter kaldnes i karret bevæges rundt af luften fra 4 store luftsten (20 cm. lange fremført i 16mm. slange)
fra en 60 l./t. KamAir luftpumpe (HI BLOW)
50 liter velmodnet Kaldnes K1 kan omsætte ca. 250 gr. koifoder pr. dag (så 250 liter K1 = 1.250 gr. foder/dag)

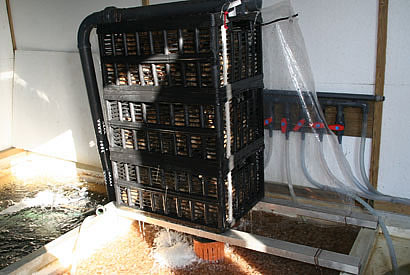

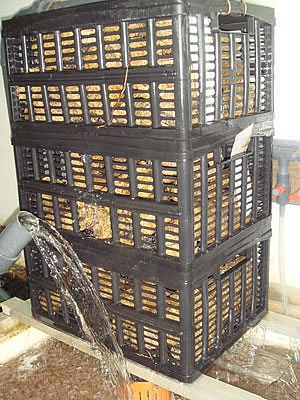

Bakki Shower med Bacteria House medie
Ovenpå Kaldnes K1 karret er der monteret en hjemmelavet Bakki Shower med ca. 100 liter Bacteria House medie
Pumpen der anvendes er en Oase Aquamx 10.000 der suger i sidste kar med japanmåtterne og trykker vandet op,
så det spuler
ned over
Bakkishoweren, der er placeret oven på karret med Kaldnes K1
Bacteria House mediet udmærker sig ved en meget stor bio-overflade til nitrificeringsprocessen (ca. 2400 m2 bio-overflade, pr. m3 medie)
og kan på længere
sigt, også udføre de-nitrificering dybt inde i mediet (når det er godt modnet)
(dvs. inde i de anarobe zoner, omdanne nitrat til nitrogen-gas der fordamper op i atmosfæren = mindre næringsstoffer til algevækst)
Japanmåtte karret
Japanmåtterne fungerer hovedsagelig som biofilter (placeret allersidst i rækkefilteret) men fungerer også
som finmekanisk polish af vandet, inden det pumpes retur til dammen
Dette kar er på ca. 1200 liter og der er ca. 6 japanmåtter der i. Måtterne er limet sammen som 3 stk. "skaktern-blokke" på hver
120 cm. længde
og 30 cm. i bredden samt 40 cm. i højden. De er placeret ca. 20 cm. under vandoverfladen og 40 cm. over bunden
(effektiv/beskyttet bio-overflade er ca. 360 m2 overflade, pr. m3 medie)
Måtterne beluftes svagt, af de 7 stk. 50mm. luftsten der er lagt under måtterne. Den svage beluftning er hovedsagelig for ikke at
få større fastsidende
slamophobninger på måtterne
Den nødvendige ilt til bakteriekolonierne i japanmåtterne kommer så rigeligt fra karret lige før, med de kraftigt beluftede Kaldnes.

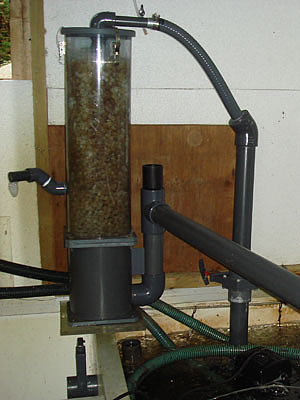

Tornado protein-skimmer
Vi har en proteinskimmer monteret der pumpefødes fra det sidste kar (japanmåtterne)
opgaven for denne, er via proteinskummet, der dannes som et restprodukt af fiskenes optagelse foder og af u-omsat organisk materiale, at "skum-bære"
såvel organiske og uorganiske restpartikler ud af vandet, som feks. fosfater, nitrater og andre opløste mineralske salte.
Det fødes af en Ecomax 10.000 liters pumpe i japanmåtterne og returvandet, efter afskumningen løber tilbage til kaldnes-karret (det mellemste filterstade)
Proteinskummet med det opsamlede "skidt" drypper ned i vores afslamningskar.

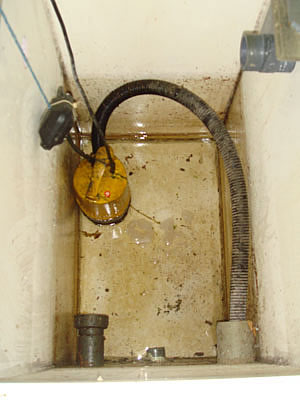

Slamkar til kloak
Alle afslamninger fra de 3 kar i rækkefilteret, fra Sieven, fra Polygeyseren og fra 110mm. bunddrænene,
foregår til dette kar på ca. 250 liter
Overløbsrør fra dammen, ved for høj vandstand (tordenskylle eller glemt at lukke vandhanen) er også hertil
Her er der en 6.000 liter dykpumpe, som pumper spildevand direkte til kloak

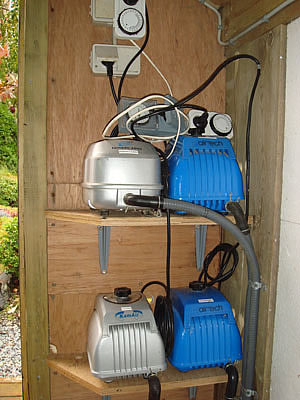

Luftpumperne
Vi har 4 stk. luftpumper: 3 stk. på 40 liter/tim. og en på 60 liter/time
- De to Øverste 40 l./t. er til hver sin spindrifter på bundrænene, tændes via 2 tænd/sluk-ure typisk 15. min hver 2. time i sæsonen
- Den nederste til Venstre er på 60 liter og til kaldneskarret og japanmåtterne - kører uafbrudt 24 timer/365 dageom året
(denne luftpumpe anvendes også når Easy'erne i vortex skal slammes/renses)
- Den nederste til højre er til geysning af Polygeyseren, kører typisk kun 15. min. hver 2. time i forår-, sommer- og efterårs-sæsonen
og 1 x 15 min. pr. døgn i vintersæsonen, styret af et tænd/sluk-ur
herover på den ene væg th. for bakki'n, ses luftfordeleren med 16 mm luftslanger

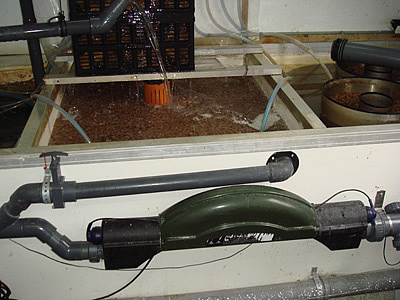

Pumpe og UV filter
På rækkefilterets sidste kar (japanmåtterne) er der monteret en Sequence 11.350 pumpe, der pumper det rensede vand
gennem en TMC-55w
og via en Ozon Micro Celle 4, tilbage til dammen i 50mm. rørføring
(effektiv pumpeydelse ligger på ca. 6.000 liter pr. time (nok lige i underkanten til dette rækkefilter))
- bill. tv. pumpen kan slukkes/omstilles til vinterdrift, således at begge filtre drives af den anden filterrækkes pumpeinstallation
- bill. th. pumpen kan omstilles til recirkulering af japanmåtte/kaldnes-filteret, i tilfælde af behandling af fiskene ude i dammen
110mm. rørføring fra bunddrænene
Den anden filterække, monteret på bunddræn nr. 2 (der også er monteret med spindrifter)
110mm. rør fra bundræn (110mm. røret th. går til Ultrasieven)

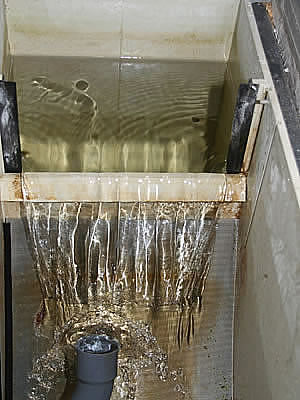

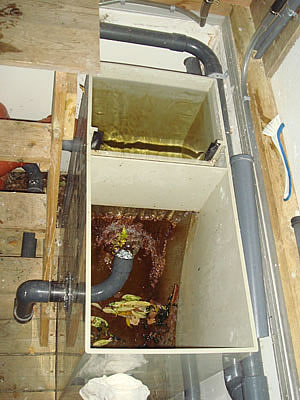

Ultrasieven
Den anden filterække starter med en mekanisk filtrering i en Ultrasieve II
I denne er der side-monteret rørtilslutning fra 110mm. overfladeskimmeren i dammen
(vandet løber af sig selv/fungerer ved alm. gravitiation, da indløb fra skimmer er mont. i sieven under vandoverfalden)
Sieven er standard udstyret med en 300 μm si (0,3mm), vi har skiftet denne til en 200 μm (0.2mm)

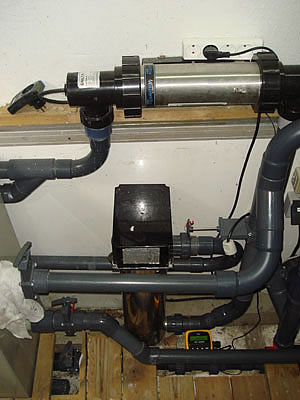

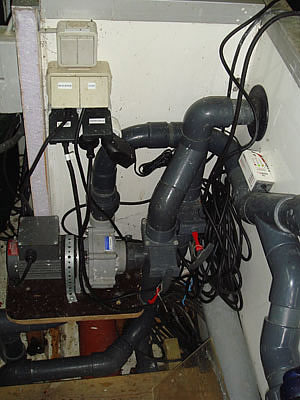

Rørføringen med BIO-UV og DELTA-UV
Rørføringen er lavet i 63 mm. Pumpen er en Red Devil/Dragon II 240W, der forgrenes ud i 2 (3) rørføringer:
1 - 63mm. rør til en Polygeyser DF 3 og via en BIO-UV retur til sydsiden af dammen
2 - 63mm. rør til en Delta-UV der forgrenes til ét retur til dammen
3 - og ét retur op til vandløbet (kan justeres hver for sig afh. af årstid)
Rørføringen er lavet så biofilteret kan recirkuleres med sig selv, ved behandling af fiskene i dammen
Nederst i bill. kan skimtes et elektronisk flowmeter (mont. på pumpens sugeside)
så vi kan justere RD pumpen til optimalt pumpeflow/turnover, afhængig af årstid.

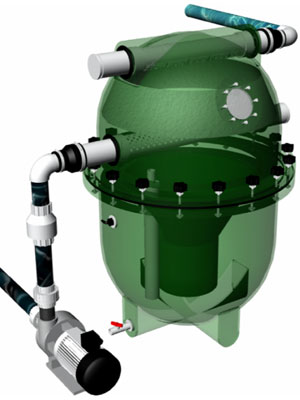

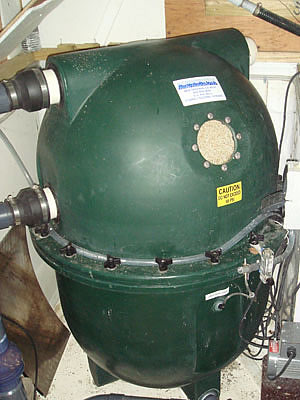

Polygeyser DF3
Polygeyseren er et lukket trykfilter og fungerer hovedsagelig som biofilter,
men også tildels også som finmekanisk filter, da det kan filtrere emner helt ned til 5my, når biodelen er godt modnet
fra Polygeyserens udgang trykkes det rensede vand gennem en 58Watt BIO-UV og retur til dammen
Polygeyseren er selvrensende, dvs. der er sat en luftpumpe til, og når der er pumpet ca. 127 liter luft ind i filterets nedre del (luftkammer),
udløser en ventil,
der får hele biofilterets biochips til at "geyse" - deraf navnet. Dvs. de hvirvles rundt og det opsamlede mekaniske skidt
løsnes og bundfældes i bunden af "dykkerklokken", hvorfra det kan slammes ud via en skydeventil (typisk 1 x pr døgn)
(Geysningen sker helt automatisk mens vandpumpen fortsat kører)
Luftpumpen kan være den normale filterluftpumpe der pumper luften via en luftflowmåler som Poly'en leveres med, eller som her ved os
via en seperat luftpumpe der startes med et tænd/sluk-ur, med passende intervaller
(Polygeyser DF3 kan håndtere et pumpeflow på ca. 11.000 liter pr. time og omsætte op til ca. 2,5 kg koifoder pr. dag)
Den samlede rørføring til denne filterside

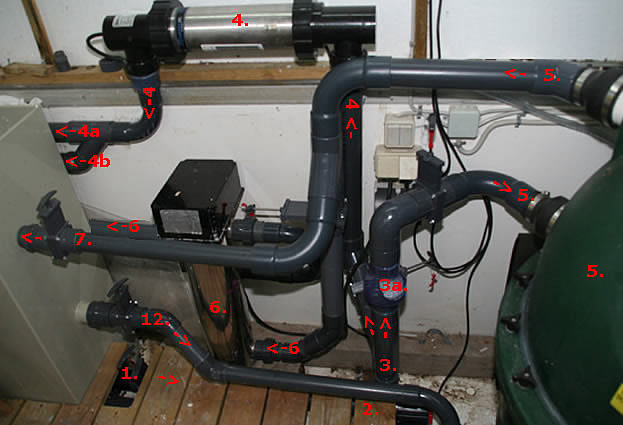

Herunder rørføringen mellem Ultrasieve II, Polygeyser DF 3 og returrør til dammen
1. Pumpens sug fra UltraSieven i 63 mm. rør.
2. Sugeside på den nye RD pumpe
3. Trykside/afgang fra pumpen op i et 63mm grenrør
3a. Envejsventil (klap) før Polygeyser 63 mm
-> 5. Indgang i Polygeyser 63 mm.
5. Polygeyser Bead filter
<- 5. Udgang fra Polygeyser 63mm.
<- 6. Indgang til BIO UV 50mm.
6. BIO UV
<-6 Udgang af BIO UV 50mm. - retur til dammen i 50mm.
4 <- Indgang i Delta UV 63mm.
4. Delta UV
<- 4. Udgang fra Delta UV 63/50mm
<- 4a. Retur til dammen 50mm.
<- 4b. Retur til dammen 50mm., via vandløbet
<- 7. Recirkulering af Polygeyser via Ultrasieve (ved evt. kemisk behandlig af dammen for sygdomme/parasitter)
12. -> Afslamning af Ultrasieve til slamkar
På 63mm. sugerøret mellem Ultrasieve og pumpen (1. -> 2.) er der monteret et grenrør der er forbundet
til den anden filterrække,
således at vi kan nøjes med at køre med en pumpe i feks. vinterkørsel,
ved blot at åbne en skydeventil
Du kan tage en tekstet video-rundtur i vores filter - ved at klikke: >> her << (fylder ca. 10 mb og varer 1 min.)
Herunder kan du se hvordan vi byggede vores filteranlæg - trin for trin..
Lidt forklaring til billedserien:
Filteret er opbygget i en 3 lags komposit, dvs. 2 mm. topcoated glasfiber yderst og inderst,
og med en skumkerne i midten - i alt 40mm. tyk.
Klik herunder for at se starten af filterbyggeriet
Klik på et billede for at se den videre opbygning
Herunder link til billedserie af afslutning på filterbyg
Og link til den endelige montage hjemme i hullet
Lidt historik
Hyggedammen og filteranlægget har været ombygget i flere omgange (hovedsagelig for at indføre forbedringer)
Oprindeligt var der i alt 44.000 liter i dammen, incl. det dengang tilhørende filteranlæg med to ens parallelle rækkefiltre på i alt 6.000 liter
Filtrene på hver ca. 3.000 liter var adskilt af en 45 cm. smal mellemgang med rørføring, UV, skydeventiler, pumper osv...
(denne smalle mellemgang var langt fra servicevenlig, ingen plads til at komme ned til slamventiler, der skulle betjenes ofte dagligt)
(link til starten af dambyggeriet)
Oprindeligt var der børster i begge kar 2. Det fungerede ikke ret godt til det finmekaniske rensning og var meget besværlige at rense
Børsterne blev derfor erstattet af en Easy i hver Vortex,
samtidig blev kar 2, lavet om til moving bed med Kaldnes K1
(link til ombygning af filteranlæg med Easy'r)
Den manglende plads i "ingeniørgangen" til daglig servicering, medførte at ene rækkefilter blev taget ned og erstattet med
en Ultrasieve II og derefter en pumpefødt Polygeyser DF 3, og det er i store træk som det fungerer i dag
dermed forsvandt der 3.000 liter vand, så dammen var nede på 41.000 liter, incl. filter
(link til ombygning af filteranlæg med DF 3)
Senere blev den bestående filterrække ombygget, fra 1 x 110mm. mellemrør - til 2 x 110mm. rørforbindelser mellem alle karrene
og den overskydende Easy (fra den nedlagte filterrække) blev monteret i Vortex'n så der nu var 2 stk Easy'r i dette Vortex-kar
I 2008 faldt dammen sammen under er kraftigt tordenregnskyl, og blev nylavet i jernarmeret beton og glasfiberbeklædt
der blev anvendt ca. 7 m3 beton, så det samlede vandvolume var nu nede på ca. 35.000 liter
(link til nybygning af dammen)
Hele den overordnede historik i billeder er samlet på denne side, om det oprindelige filteranlæg
